تعریف و ساختار شیمیایی

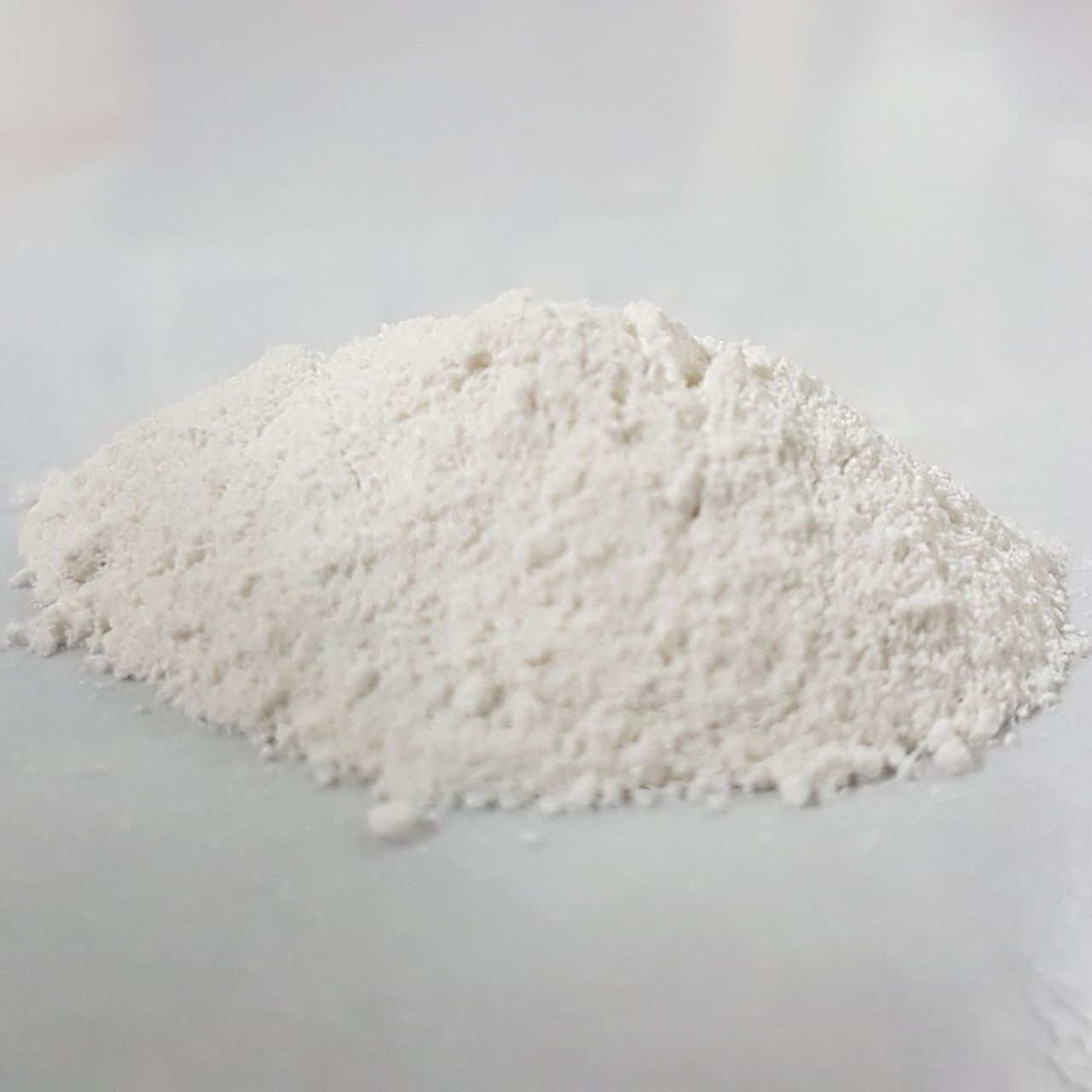

دی اکسید زیرکونیم با فرمول شیمیایی ZrO₂، یک ترکیب آلی بوده که در شرایط عادی به صورت کریستال‌های سفید، بی‌بو و بی‌مزه ظاهر می‌شود. این ماده در آب، اسید هیدروکلریک و اسید سولفوریک رقیق غیرقابل حل است و از نظر شیمیایی غیرفعال محسوب می‌شود.

ساختار کریستالی

زیرکونیا دارای سه فاز کریستالی اصلی است که در دماهای مختلف پایدار هستند:

• فاز تک‌ساختی (Monoclinic): دمای اتاق تا 1170°C – پایدارترین فاز در دمای اتاق اما مستعد ترک‌خوردگی

• فاز چهارضلعی (Tetragonal): 1170°C تا 2370°C – قدرت بالا، قابل پایدارسازی در دمای اتاق با افزودن عوامل پایدارکننده

• فاز مکعبی (Cubic): بالای 2370°C تا 2700°C – مورد استفاده در الکترولیت‌های پیل سوختی

تبدیل فازی از تترگونال به مونوکلینیک با افزایش حجم 5-6% همراه است که می‌تواند تنش‌های داخلی و ترک‌خوردگی ایجاد کند. برای جلوگیری از این مشکل، از اکسیدهای پایدارکننده مانند ایتریا (Y₂O₃)، مگنزیا (MgO) و کلسیا (CaO) استفاده می‌شود.

ویژگی‌های فیزیکی و مکانیکی

ویژگی‌های فیزیکی اصلی

دی اکسید زیرکونیم دارای ویژگی‌های فیزیکی برجسته‌ای است:

• نقطه ذوب: 2700°C

• نقطه جوش: 4300°C

• چگالی: 5.68-6.10 g/cm³

• سختی ویکرز: 11-13 GPa

• سختی موس: 8-8.5

ویژگی‌های مکانیکی

زیرکونیا به دلیل ویژگی‌های مکانیکی فوق‌العاده خود شناخته می‌شود:

• مقاومت خمشی: تا 1000 MPa در دمای 20°C

• چقرمگی شکست: 7-10 MPa·m^0.5

• مدول الاستیسیته: حدود 200 GPa

• مقاومت کششی: 300 MPa در دمای 20°C

این خواص مکانیکی برتر عمدتاً ناشی از مکانیزم چقرمگی تبدیل است، جایی که تبدیل فازی ناشی از تنش، انرژی را جذب کرده و رشد ترک را مهار می‌کند.

ویژگی‌های حرارتی و الکتریکی

ویژگی‌های حرارتی

زیرکونیا ویژگی‌های حرارتی منحصربه‌فردی دارد:

• هدایت حرارتی پایین: 2-3 W/m·K که آن را برای پوشش‌های مانع حرارتی مناسب می‌سازد

• ضریب انبساط حرارتی: حدود 10×10⁻⁶/°C

• مقاومت حرارتی بالا: قابلیت استفاده مداوم در دماهای بالای 1500°C

ویژگی‌های الکتریکی

زیرکونیا خواص الکتریکی متنوعی نشان می‌دهد:

• مقاومت الکتریکی: 10¹²-10¹⁴ Ω·cm در دمای اتاق

• ثابت دی‌الکتریک: 15-33

• هدایت یونی: هدایت یونی بالای اکسیژن در دماهای بالا (ویژه YSZ)

ویژگی‌های شیمیایی و زیست‌سازگاری

پایداری شیمیایی

زیرکونیا مقاومت شیمیایی استثنایی در برابر طیف وسیعی از محیط‌های اسیدی و بازی نشان می‌دهد. این پایداری شیمیایی آن را برای قطعات تماس با مواد شیمیایی مناسب می‌سازد.

زیست‌سازگاری

یکی از ویژگی‌های برجسته زیرکونیا، زیست‌سازگاری عالی آن است:

• عدم ایجاد واکنش‌های نامطلوب بافتی با فیبروبلاست‌ها و سلول‌های خونی

• چسبندگی کمتر باکتری‌ها به سطح زیرکونیا نسبت به تیتانیم

• خاصیت استئوهدایتی برای کاربردهای ایمپلنت استخوانی

• عدم اثرات سمی، جهش‌زا یا سرطان‌زا

روش‌های تولید و سنتز

روش‌های شیمیایی اصلی

تولید نانوذرات زیرکونیا از طریق روش‌های مختلف شیمیایی انجام می‌شود:

1. روش رسوب‌گذاری هم‌زمان (Co-precipitation)

• استفاده از نمک‌های زیرکونیم مانند ZrOCl₂ یا Zr(NO₃)₄

• افزودن عوامل رسوب‌دهنده مانند آمونیاک یا هیدروکسید سدیم

• کنترل pH، دما و زمان واکنش برای کنترل اندازه ذرات

2. روش سل-ژل

• تشکیل سل از محلول پیش‌ماده فلزی

• تبدیل سل به ژل از طریق واکنش‌های هیدرولیز و تراکم

• خشک‌کردن و کلسیناسیون برای تشکیل نانوذرات

3. روش هیدروترمال

• واکنش در شرایط دما و فشار بالا

• استفاده از اتوکلاو برای کنترل شرایط واکنش

• تولید ذرات با اندازه و شکل کنترل‌شده

4. روش میکروویو

• استفاده از انرژی میکروویو برای تسریع فرآیند

• زمان واکنش کوتاه‌تر و کنترل بهتر اندازه ذرات

کاربردهای صنعتی و تخصصی

کاربردهای پزشکی و دندانپزشکی

زیرکونیا به دلیل زیست‌سازگاری عالی کاربردهای گسترده‌ای در پزشکی دارد:

• ایمپلنت‌های دندانی: کراون‌ها، بریج‌ها و پایه‌های ایمپلنت

• ایمپلنت‌های ارتوپدی: سر فمور، صفحات تیبیا، پروتزهای زانو و لگن

• ابزار جراحی: اسکالپل‌ها و ابزار برش با عمر مفید بالا

کاربردهای انرژی

پیل‌های سوختی اکسید جامد (SOFC):

• الکترولیت YSZ با هدایت یونی اکسیژن بالا

• عملکرد در دماهای بالا با راندمان مطلوب

• تولید انرژی پاک با انتشار آلاینده کم

سنسورهای اکسیژن:

• اندازه‌گیری دقیق غلظت اکسیژن

• کاربرد در صنعت خودرو و فرآیندهای شیمیایی

کاربردهای صنعتی

مواد نسوز و مقاوم به حرارت:

بطانه‌های کوره، آجرهای نسوز

• قطعات مقاوم به سایش در محیط‌های خورنده

• پوشش‌های مانع حرارتی در توربین‌های گازی

ابزار برش و قطعات مقاوم به سایش:

• تیغه‌های سرامیکی، قیچی و چاقوهای آشپزخانه

• قطعات پمپ، نشیمن شیرها و یاتاقان‌ها

• میل‌های دقیق و قطعات مقاوم به سایش

کاربردهای الکترونیکی و نوری

عایق‌های الکتریکی:

• ستون‌های عایق، زیرلایه‌های الکترونیکی

• قطعات عایق در دستگاه‌های الکترونیکی

اپتیک و فتونیک:

• فیبرهای نوری، فرول‌ها و آستین‌های سرامیکی

• قطعات نوری با شفافیت بالا

انواع مختلف زیرکونیای پایدارشده

زیرکونیای پایدارشده با ایتریا (YSZ)

3Y-TZP (3 مول% ایتریا):

• حدود 80% فاز تترگونال و 20% کوبیک

• مقاومت مکانیکی بالا اما شفافیت کم

• مناسب برای کاربردهای ساختاری

5Y-TZP (5 مول% ایتریا)

• حدود 50% فاز کوبیک

• شفافیت بالاتر اما مقاومت کمتر

• مناسب برای کاربردهای زیبایی

زیرکونیای پایدارشده با مگنزیا (Mg-PSZ)

کاربرد در محیط‌های خورنده و دمای بالا

زیرکونیای تقویت‌شده آلومینا (ZTA)

ترکیب بهینه خواص مکانیکی زیرکونیا و آلومینا

چالش‌ها و محدودیت‌ها

پیری هیدروترمال

مهم‌ترین محدودیت زیرکونیا، پیری هیدروترمال است:

• تبدیل خودبه‌خودی فاز تترگونال به مونوکلینیک در محیط مرطوب

• کاهش خواص مکانیکی در طول زمان

• ایجاد ریزترک‌ها و تخریب قدرت

چشم‌انداز آینده

زیرکونیا با توسعه روش‌های جدید سنتز و بهبود پایداری، کاربردهای بیشتری در حوزه‌های نانوتکنولوژی، کاتالیست‌ها و مواد هوشمند خواهد یافت. پیشرفت‌های اخیر در زمینه تولید نانوذرات کنترل‌شده و کامپوزیت‌های چندمنظوره، افق‌های جدیدی برای این ماده باارزش گشوده است.
