جوهر رسانای نقره (Silver Conductive Ink) یکی از مهمترین مواد در تولید سنسورهای پزشکی چاپی است و در بسیاری از تجهیزات تشخیصی یکبارمصرف مانند نوارهای تست قند خون، حسگرهای الکتروشیمیایی و برخی کیتهای تشخیص سریع کاربرد دارد.
نقش جوهر نقره در سنسورهای پزشکی
جوهر نقره معمولاً برای چاپ مسیرهای رسانا، الکترودها و نقاط اتصال روی بسترهایی مانند PET، پلیکربنات یا کاغذ استفاده میشود.

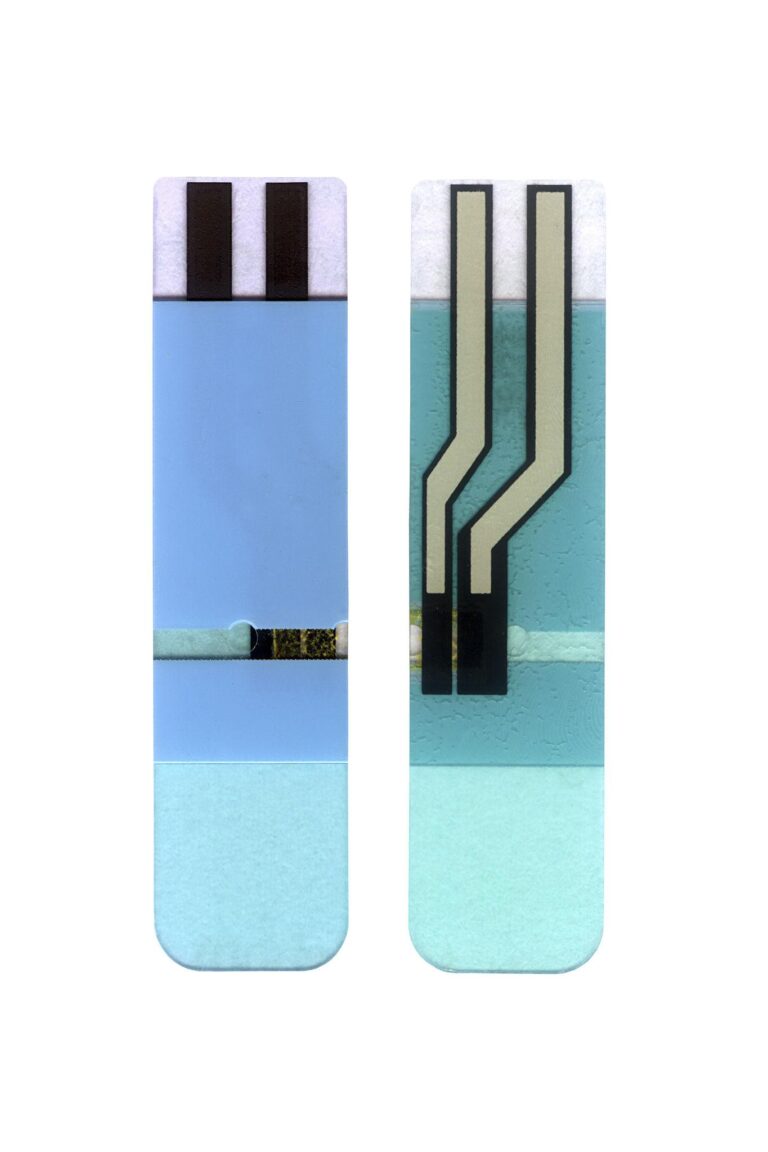

1. نوارهای تست قند خون (Glucose Test Strips)
در نوارهای تست قند خون:
- جوهر نقره برای ایجاد مسیرهای الکتریکی و کانتکتهای اتصال به دستگاه گلوکومتر استفاده میشود.
- روی جوهر نقره معمولاً لایههای دیگری مانند جوهر کربنی و مواد آنزیمی چاپ میشوند.
- آنزیمهایی مانند گلوکز اکسیداز یا گلوکز دهیدروژناز با نمونه خون واکنش میدهند و جریان الکتریکی متناسب با غلظت قند ایجاد میکنند.
ساختار معمول یک نوار تست:
- بستر پلاستیکی
- جوهر نقره (مسیر رسانا)
- جوهر کربنی (الکترود کاری)
- لایه آنزیمی
- لایه محافظ و کانال ورود خون

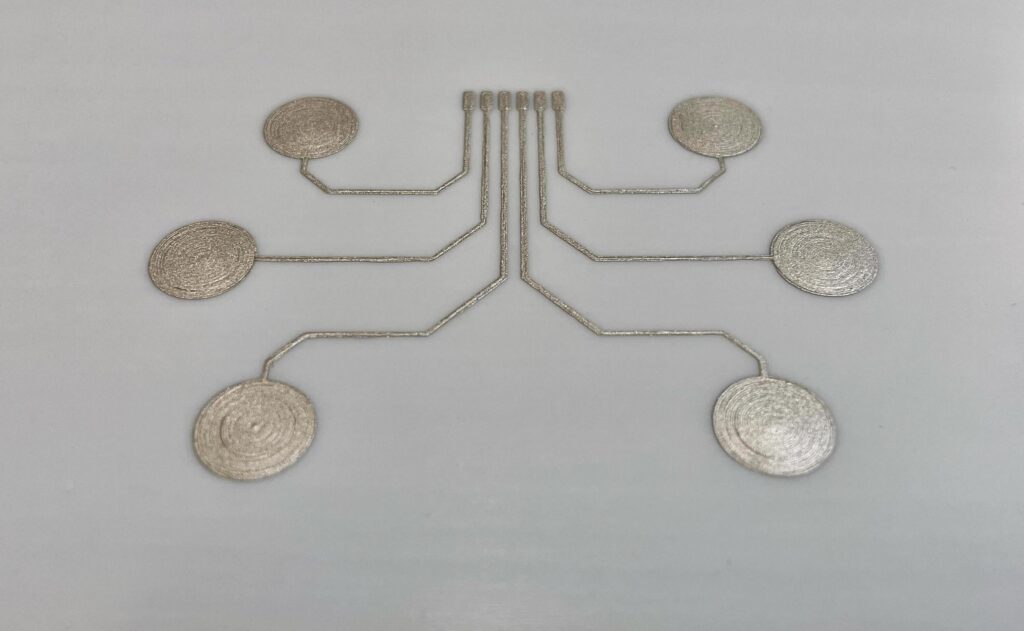

2. حسگرهای پوشیدنی پزشکی
در تجهیزات پوشیدنی:
- حسگرهای ECG
- حسگرهای EMG
- حسگرهای اندازهگیری تعریق
- پچهای پایش مداوم گلوکز
جوهر نقره به دلیل انعطافپذیری و رسانایی بالا برای چاپ روی فیلمهای انعطافپذیر استفاده میشود.
3. کیتهای تشخیص سریع (Rapid Diagnostic Tests)
در برخی کیتهای تشخیصی جدید که از فناوری الکتروشیمیایی استفاده میکنند:
- جوهر نقره برای چاپ الکترودهای مرجع و مسیرهای رسانا به کار میرود.
- در حسگرهای تشخیص بیماریها، بارداری، نشانگرهای قلبی و برخی آزمایشهای مولکولی کاربرد دارد.
- گاهی از جوهر نقره/کلرید نقره (Ag/AgCl) به عنوان الکترود مرجع استفاده میشود.
مزایای جوهر نقره
- رسانایی الکتریکی بسیار بالا
- قابلیت چاپ با روشهای مختلف (Screen Printing، Inkjet، Gravure)
- پایداری شیمیایی مناسب
- امکان تولید انبوه با هزینه پایینتر نسبت به مدارهای سنتی
- سازگاری با بسترهای انعطافپذیر
محدودیتها
- قیمت بالای نقره
- احتمال مهاجرت یونهای نقره در محیطهای مرطوب
- نیاز به کنترل دقیق فرآیند پخت (Curing)
- در برخی کاربردها نیاز به لایه محافظ برای جلوگیری از تماس مستقیم با نمونه زیستی
در نسل جدید کیتهای Point-of-Care:
الکترودهای گرافیتی نقش سطح واکنش را دارند.
آنتیبادیها یا آنزیمها روی سطح گرافیتی تثبیت میشوند.
سیگنال الکتریکی حاصل اندازهگیری میشود.
در تولید تجاری سنسورهایی مانند نوار تست قند خون، ترکیب زیر بسیار رایج است:
- جوهر نقره برای خطوط انتقال سیگنال
- جوهر نقره/کلرید نقره برای الکترود مرجع
- جوهر گرافیتی برای الکترود کاری
- لایه آنزیمی یا آنتیبادی برای تشخیص ماده هدف
فناوریهای چاپ رایج
- Screen Printing (رایجترین روش تولید نوار تست قند خون)
- Inkjet Printing
- Flexographic Printing
- Gravure Printing
امروزه تقریباً تمام نوارهای تست قند خون تجاری تولیدشده توسط شرکتهایی مانند Abbott، Roche و Ascensia Diabetes Care از نوع حسگرهای الکتروشیمیایی چاپی هستند که در آنها جوهرهای رسانا (نقره، نقره/کلرید نقره و کربن) بخش اصلی ساختار سنسور را تشکیل میدهند.
